‌1:1 储能集装箱系统沙盘模型案例——助力某新能源企业海外项目竞标‌

‌项目背景‌

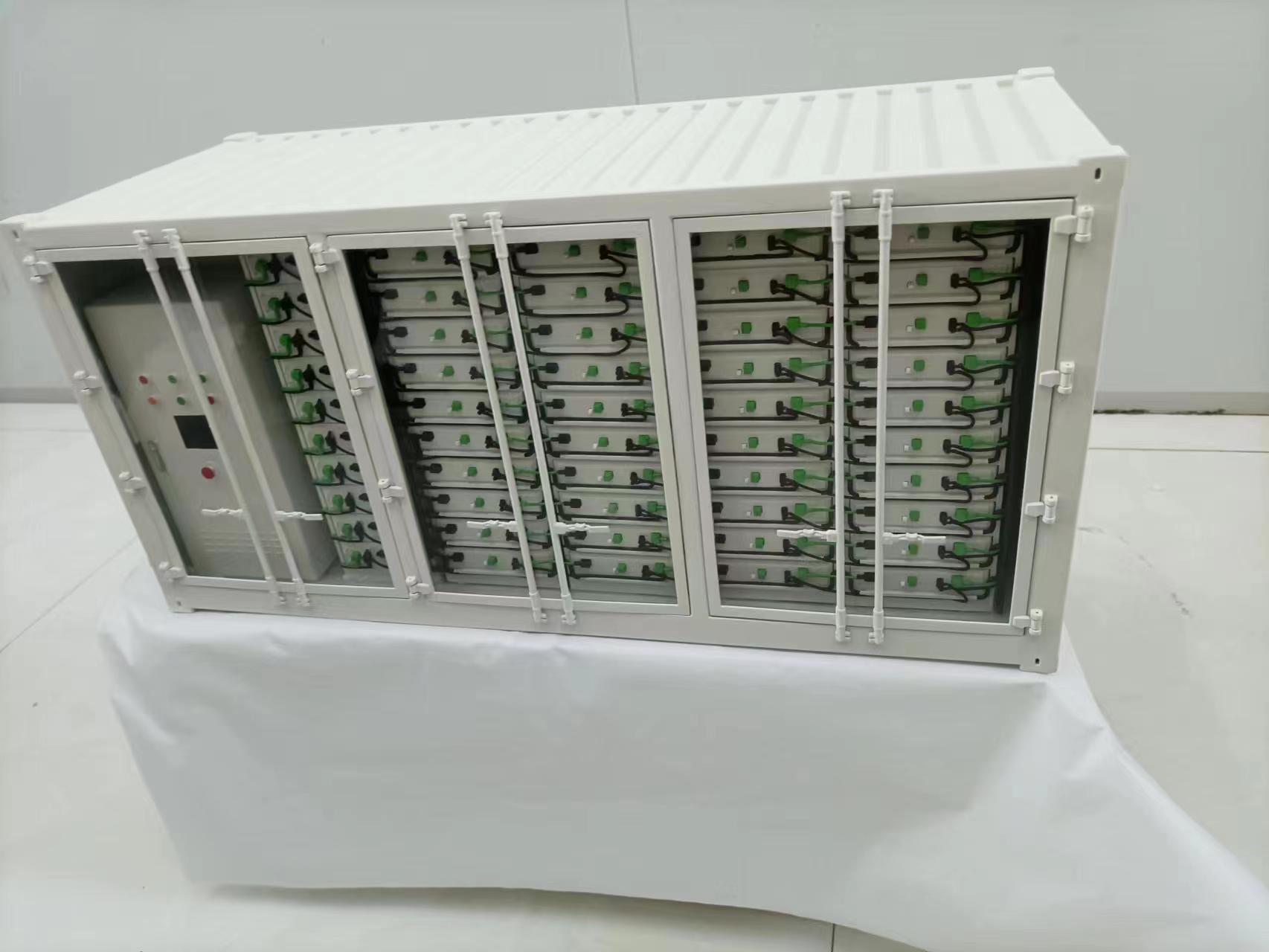

2024年，某全球TOP5储能系统集成商为竞标中东800MWh光储一体化项目，委托我司打造1:10比例的功能演示模型。该模型需完整呈现20尺储能集装箱的内部构造与工作逻辑，具备BMS系统动态演示能力，用于迪拜世博会、Intersolar Europe等国际能源展会。

‌核心创新点‌

1. ‌透视化分层结构‌：可开闭式箱体展示四级储能系统

2. ‌全工况模拟‌：充放电/热失控/均衡维护场景演示

3. ‌数字孪生联动‌：对接实际SCADA系统数据

4. ‌安全可视化‌：热成像模拟电池组温度分布

‌技术实现方案‌

‌1. 结构设计‌

• ‌箱体架构‌：

  • 铝合金主框架（承重1.5吨）

  • 磁吸式侧板（快拆维护设计）

  • 防爆观察窗（5mm钢化玻璃）




• ‌系统分层‌：

  层级	展示重点	技术实现
  电池层	模组排列方式	可抽换磷酸铁锂电芯模型
  PCS层	能量转换流程	发光电路板动态演示
  BMS层	监控逻辑	触摸屏故障模拟
  消防层	七氟丙烷系统	气压喷射演示




‌2. 动态演示系统‌

• ‌工作模式‌：

  • 充电状态（蓝色LED脉冲流动）

  • 放电状态（红色LED逆向流动）

  • 均衡状态（彩虹LED波浪效果）




• ‌故障模拟‌：

  • 电芯过温（局部红光闪烁+蜂鸣）

  • 绝缘故障（跳闸机构动作）

  • 冷却失效（雾化装置启动）




‌3. 数据可视化‌

• ‌中央控制台‌：

  • 实时SOC/SOH显示

  • 能效曲线生成

  • 告警历史查询




• ‌增强现实‌：

  • AR眼镜透视内部电流路径

  • 扫码查看3D爆炸图




‌项目成果‌

‌1. 展示效果‌

• 单场展会获47家潜在客户深度对接

• 技术讲解时长缩短60%

• 获2024年SNEC展会"最佳技术演示奖"

‌2. 技术创新‌

• 开发微型液冷管路系统

• 首创电池模型热成像模拟

• 实现10ms级数据同步

‌3. 商业价值‌

• 直接促成2.3亿美元订单

• 缩短客户决策周期50%

  • 传统方式：6-8个月 → 模型演示：3-4个月




• 降低样品运输成本80%

‌行业价值分析‌

‌1. 技术解释价值‌

• 直观展示"电池黑箱"内部构造

• 可视化BMS核心算法逻辑

• 演示不同工况下的系统响应

‌2. 安全培训价值‌

• 18种故障模式模拟

• 应急处理流程演练

• 消防系统实操培训

‌3. 可持续设计‌

• 模块化设计支持磷酸铁锂/钠离子电池切换

• 90%材料符合国际海运标准

• 数字系统支持远程固件升级
