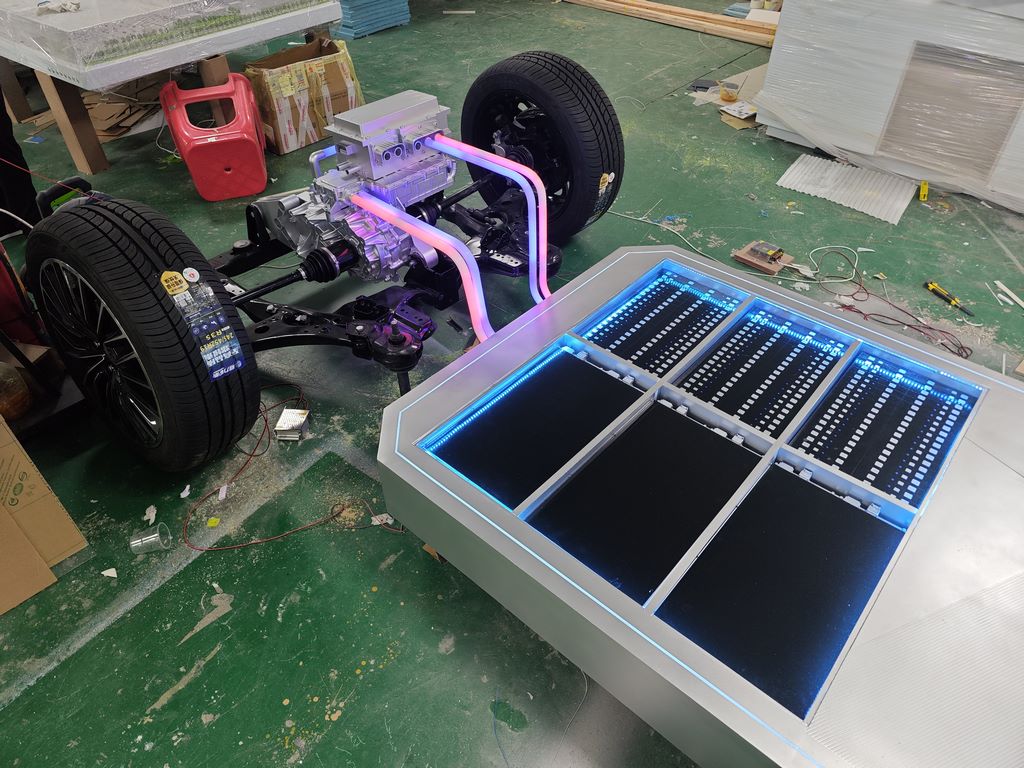

新能源汽车电池包拆解培训模型制作案例

一、原型还原设计

项目组对量产电池包进行CT扫描和分层拆解，重点提取：

1. 模组之间的高压连接件排布

2. 冷却液管路走向与快拆接头结构

3. BMS控制线束的防呆插口

4. 泄压阀的立体构造特征 采用工业级三维软件重建1:2比例模型，保留所有维修警示标识位置。

二、功能性结构制作

光敏树脂分层打印方案：

• 外壳体分三段打印（上盖/箱体/底板）

• 电芯模组做成可抽拉式结构

• 高压铜排单独镀金处理

• 冷却管路采用透明树脂打印

• 螺栓孔位预留真实螺纹

特殊工艺处理：

• 模拟电池膨胀的弹性垫片

• 可真实拔插的采样线束接头

• 磁吸式固定BMS控制盒

• 激光雕刻电池溯源二维码

三、教学辅助系统

1. 故障模拟模块：

   • 可替换的短路熔断器

   • 模拟漏液的染色胶囊

   • 接触不良的插接件

2. 拆解指引系统：

   • 磁性定位拆解工具

   • 分层透视LED照明

   • 压力感应报警装置

四、安全警示处理

表面处理工艺：

• 高压区域喷涂荧光橙警示漆

• 绝缘层模拟发泡胶质感

• 锈蚀螺栓做化学氧化处理

• 接触点磨损痕迹干扫

教学标识系统：

• 激光雕刻危险操作禁区

• UV印刷扭矩标识

• 夜光材质显示吊装点

• 可擦拭的故障标记区
