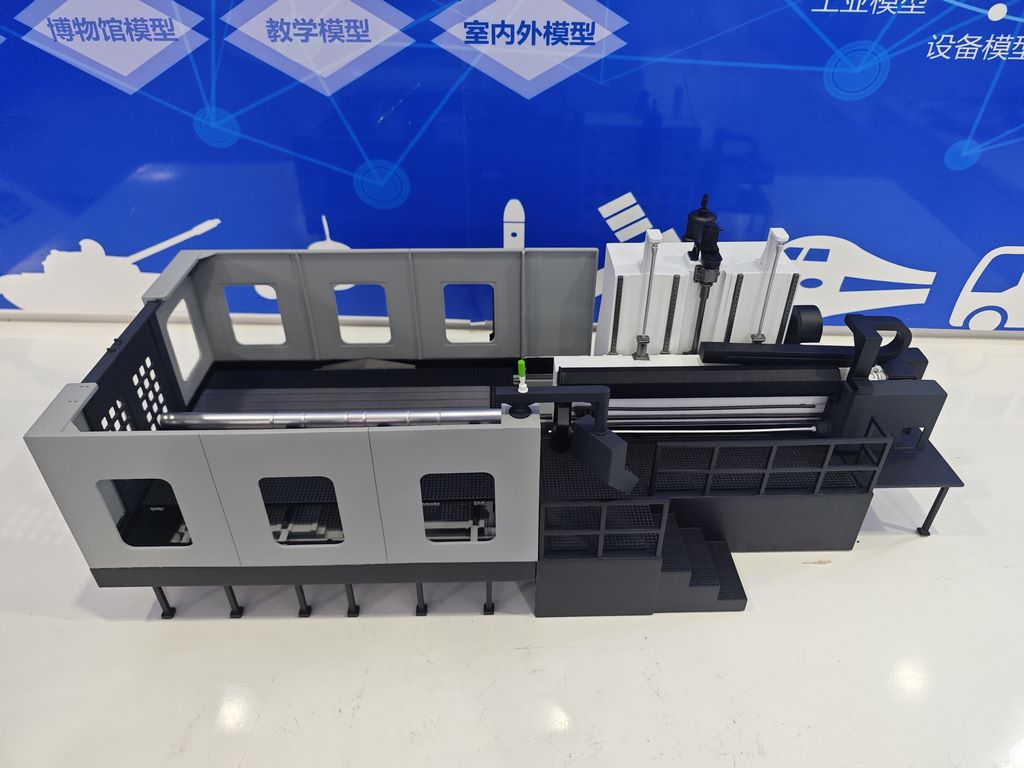

数控机床微缩模型制作案例

精密制造工艺流程

1. 数字原型构建

• 采用工业级三维扫描仪采集真实机床数据，点云处理保留0.1mm级特征

• 运动部件拆分设计，确保各关节符合真实机械传动逻辑

• 关键部位如导轨、刀库等单独优化网格密度

2. 光敏树脂打印

• 使用DLP打印机分层曝光，层厚控制在25μm以内

• 支撑结构采用水溶性材料，避免接触面损伤

• 打印后立即进行IPA超声清洗，消除表面树脂残留

3. 后处理精修

• 精密铣床修整配合面，保证运动机构流畅度

• 导轨部位手工抛光至镜面效果

• 冷却管道内壁镀铬处理，模拟金属反光特性

材质表现方案

1. 主体结构处理

• 床身：哑光灰底漆叠加金属粉干扫，呈现铸铁质感

• 防护罩：透明树脂喷涂渐变蓝，内侧丝印警告标识

• 操作面板：UV打印液晶界面，按键凸起0.2mm

2. 运动部件强化

• 主轴：电镀工艺模拟镀钛效果

• 丝杠：螺旋槽嵌入磷铜丝，增强立体感

• 液压管：透明橙树脂内掺荧光微粒

3. 使用痕迹还原

• 切削液渍：环氧树脂混合酞菁绿分层堆积

• 手柄磨损：石墨粉摩擦产生自然金属裸露

• 标牌旧化：微雕锈蚀纹理配合渍洗液

动态功能实现

• 主轴旋转采用微型磁力耦合驱动，无可见传动结构

• 刀库换刀机构使用记忆合金弹簧复位

• 导轨滑块内置钕磁铁，实现运动效果
